导语：
麒麟960当年刚发布的时候那可是一片叫好之声，毕竟之前华为第一代神U麒麟950的综合表现远超世人预期。
所以很多用户和媒体就会想当然地认为，麒麟960在诸多升级之下表现只会更好！
结果麒麟960商用之后“火麒麟”称号却直接不胫而走，下面就来全面解析这款芯片为何会引发如此严重的翻车。
1，制程工艺硬伤
当时由于华为没在发布会上详细说明制程方面的具体细节，所以在麒麟960那披着“台积电16nm工艺”的外衣下，却暗藏了一颗“台积电16nm FFC工艺”的实际内核。

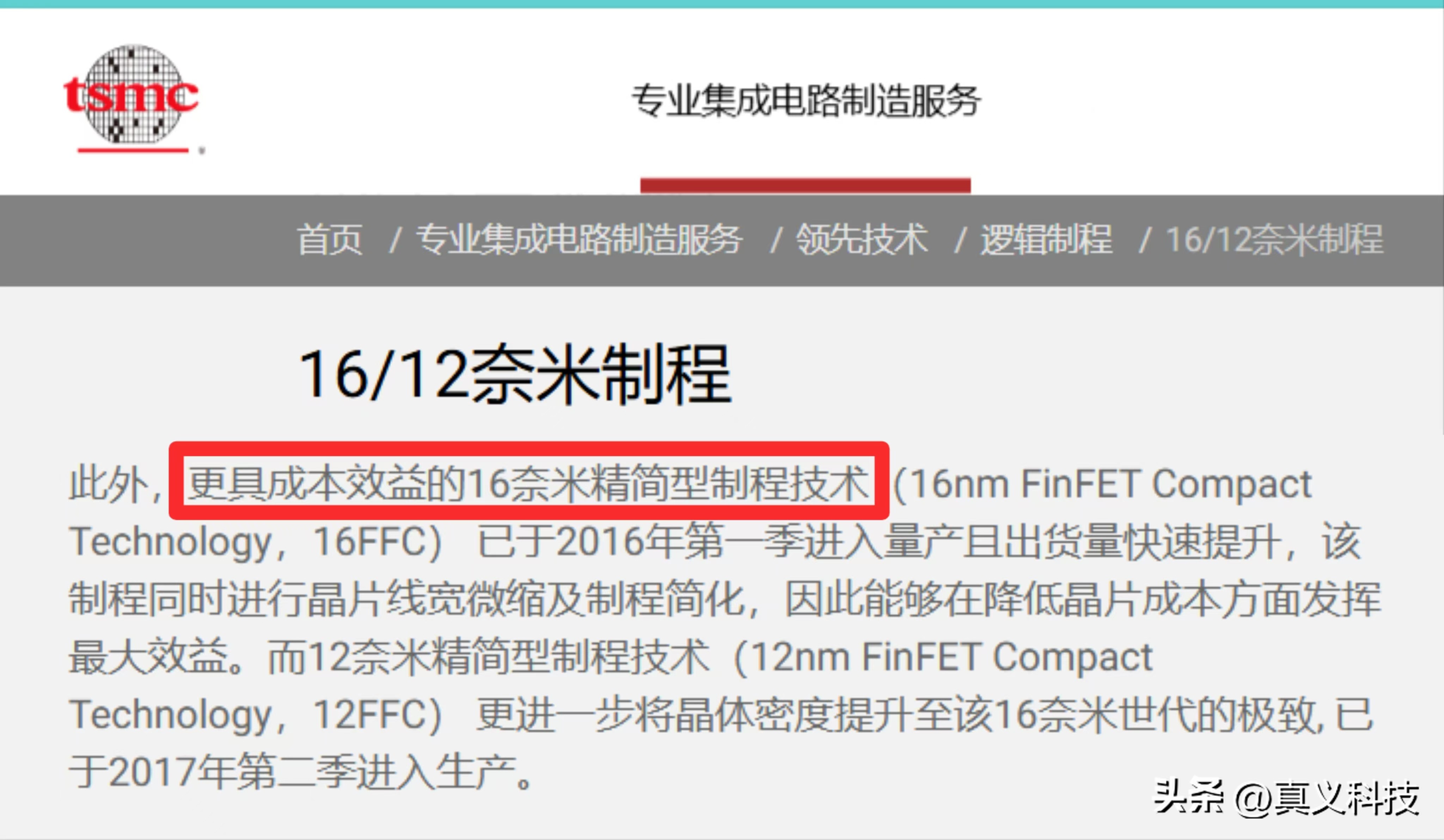

那么麒麟950所基于的台积电16nm FF+ 与其相比又有何区别呢？若按照台积电官网解释的话那么 FFC 就是 FF+ 的“精简型”版本，通俗点说这就是一个偷工减料的“廉价版”！
要知道当年苹果A9处理器之所以会出现“芯片门”，那都是因为台积电16nm FF+ 工艺争气打败了三星14nm工艺，结果后面却弄出了这种开倒车的 FFC 缩水版本！
那么华为难道不知道这情况吗？那肯定是不可能的，同时华为也不是为了省钱用这种廉价版工艺，而是因为台积电当时正在竭尽全力地争取超大客户苹果，而最终无奈接受。
原来自从经历A9处理器的“芯片门”后，苹果就彻底投入了“小甜甜”台积电怀抱，三星也因此彻底沦为了“牛夫人”，但这也造成了台积电16nm FF+ 工艺的产能吃紧问题。
因为这个 FF+ 工艺苹果A9和麒麟950用完后，紧接着的A10处理器也依然沿用，当时的 FF+ 工艺产能基本全被苹果垄断了！所以台积电才鼓捣出了一个偷工减料的 FFC 工艺。
2，缩水工艺具体影响

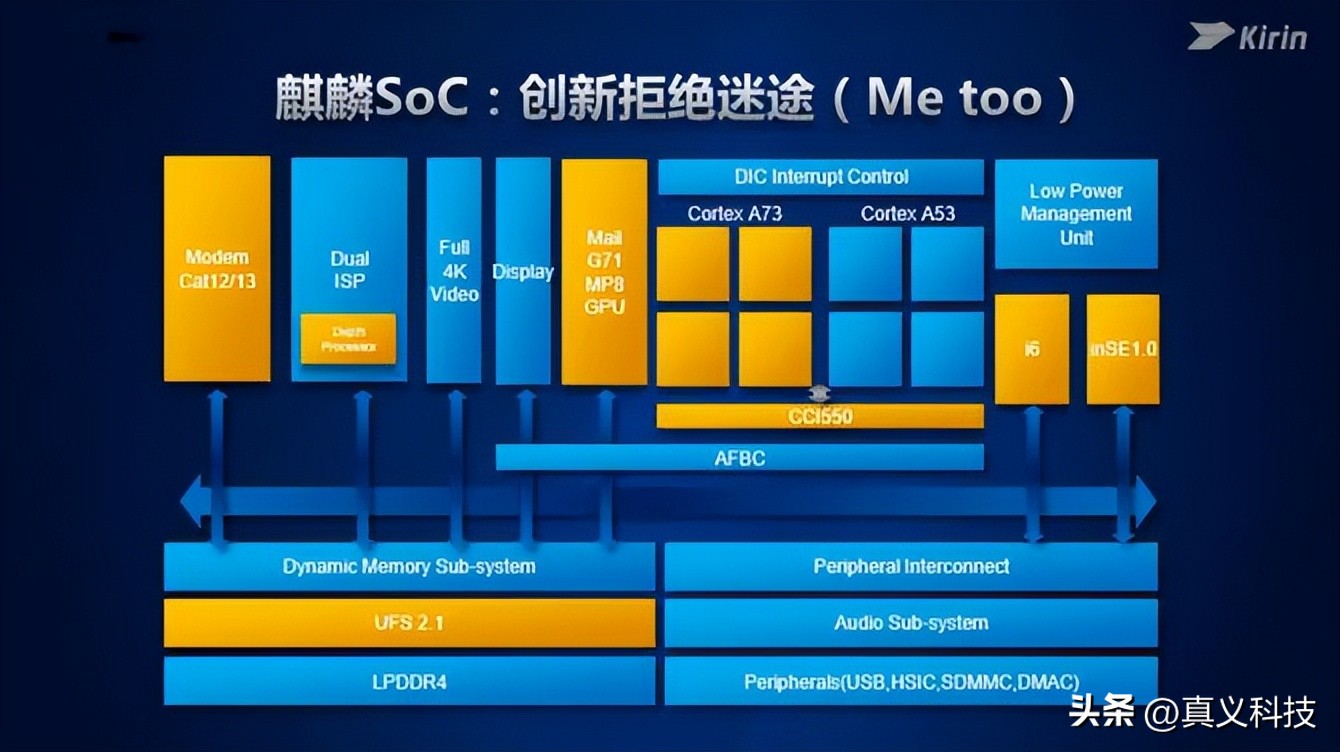

麒麟960的CPU部分四颗大核都升级为了A73架构，这一代的微架构设计和A72大不相同，因为其实际的技术迭代严格来说应该是，基于2014年发布的A17架构而升级的64位版本。
所以在微架构层面其变化非常大，不仅前端从A72的三发射缩减为双发射其流水线深度也从A72的15级缩至更精简的11级，结合后端优化和缓存系统升级便获得性能升功耗降的最优解。
此外，麒麟960还用上了最新的CCI-550总线，使得不同内核之间的调度更为高效。而且这次还新增支持了UFS2.1闪存，所以这次在CPU部分能效表现应该比麒麟950明显更好才对。
GPU部分的升级依然明显，其所采用的Mali-G71是基于全新Bifrost架构的质变型号，相较于之前的Midgrad架构其最大的创新就是，使用了能够显著降低功耗的指令组着色器。

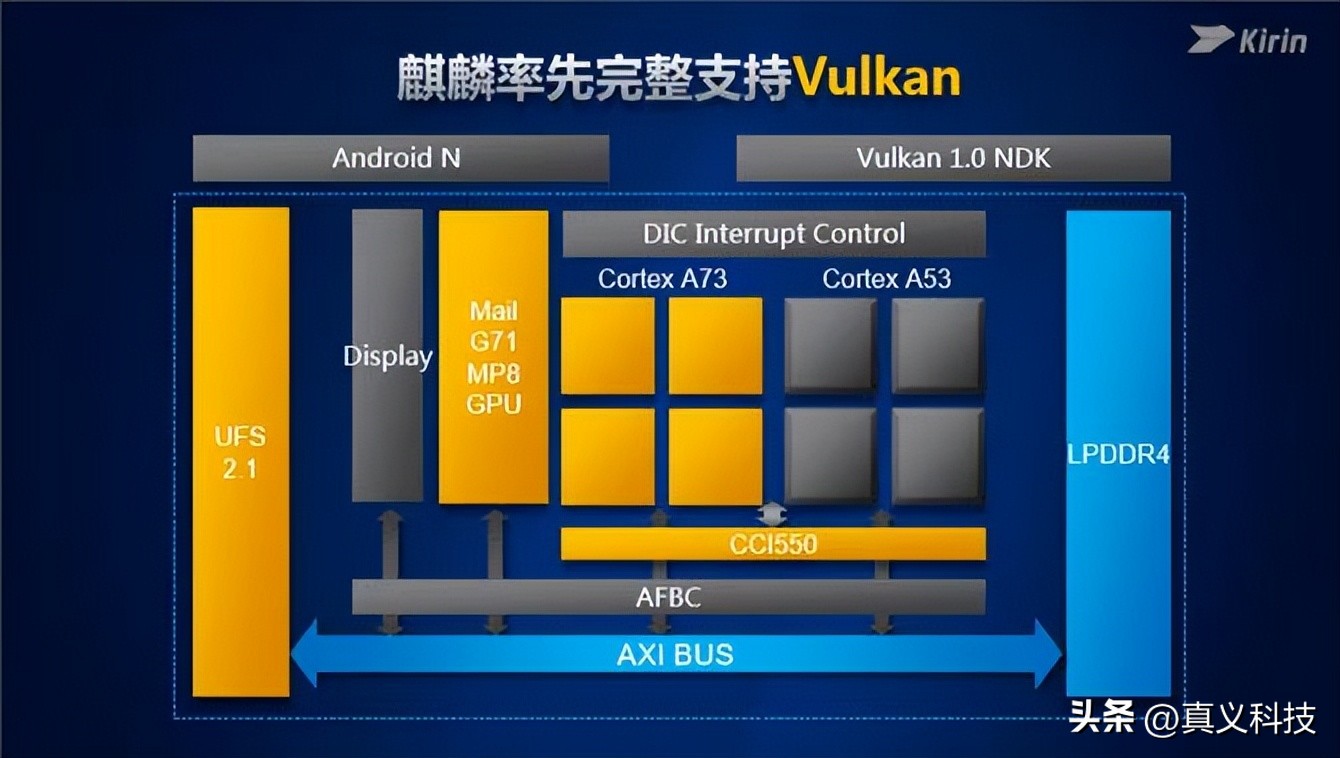

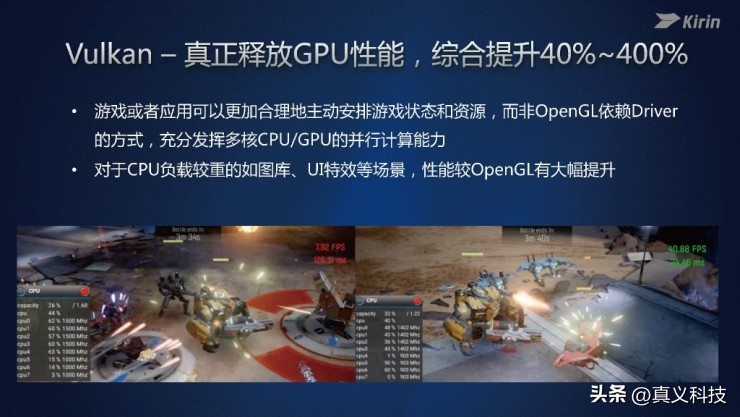

另外这个全新架构，还采用了最高支持四线程执行的 Quad 矢量化技术，并新增支持完整的 Vulkan 接口标准——可以充分发挥多核处理器的并行计算能力。
在这么大的升级之下麒麟960还不满足，其直接将GPU频率提升至1037MHz——这远高于ARM设定的850MHz主频！而且那八核心的GPU规模相较于麒麟950也直接翻倍了！
所以麒麟960最先崩的就是GPU能效，在制程工艺倒车和GPU疯狂堆料超频的情况下，其虽然GPU性能较麒麟950直接翻了两倍，但峰值功耗也直接翻了两倍！
于是麒麟960的GPU峰值功耗，直接就狂飙到了8.63W——比四年后发布的“火龙888”还高！这对于当时还没开始卷散热的手机来说，在玩游戏等高负载场景的实际体验可想而知。
GPU功耗虽然极高但好歹其峰值能效较麒麟950是持平的，因此麒麟960那本该能效升级结果却明显开倒车的CPU就更拉跨了，由此可见“火麒麟”的可怕程度。
3，“火麒麟”历史功绩

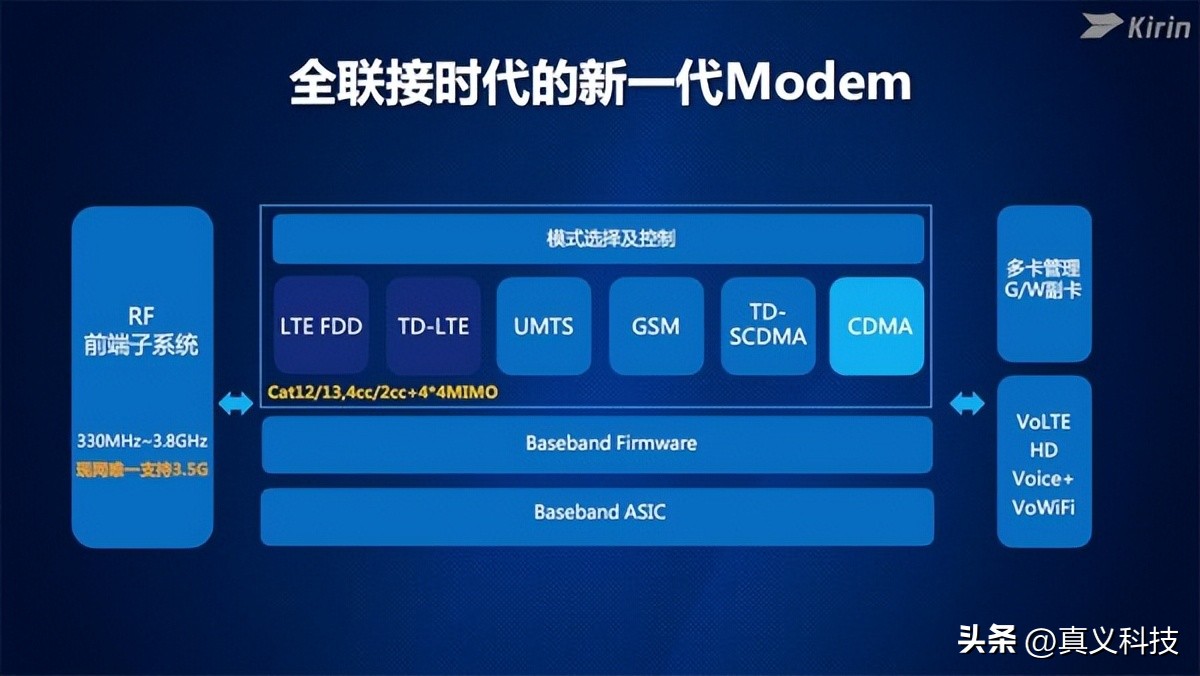

麒麟960虽然受拉跨制程工艺所累从而获得了“火麒麟”恶名，但这一代在华为历史上还是有特殊贡献的，例如其集成了全新的自研全模基带——首款支持全网通的华为旗舰芯就此诞生！
此外全新基带还支持四载波聚合，通信规格也升级为了Cat12/Cat13并新增支持4×4MIMO多发射接受技术，且还带来了能够明显改善通话语音质量的全新VoLTE语音升级技术悦音2.0。
反观麒麟950，其为了支持全网通就选择了功耗更高的外挂威盛CDMA基带方案，而且其仅支持双载波聚合以及Cat6通信规格，可见在通信这块的综合表现麒麟950全面弱于麒麟960。

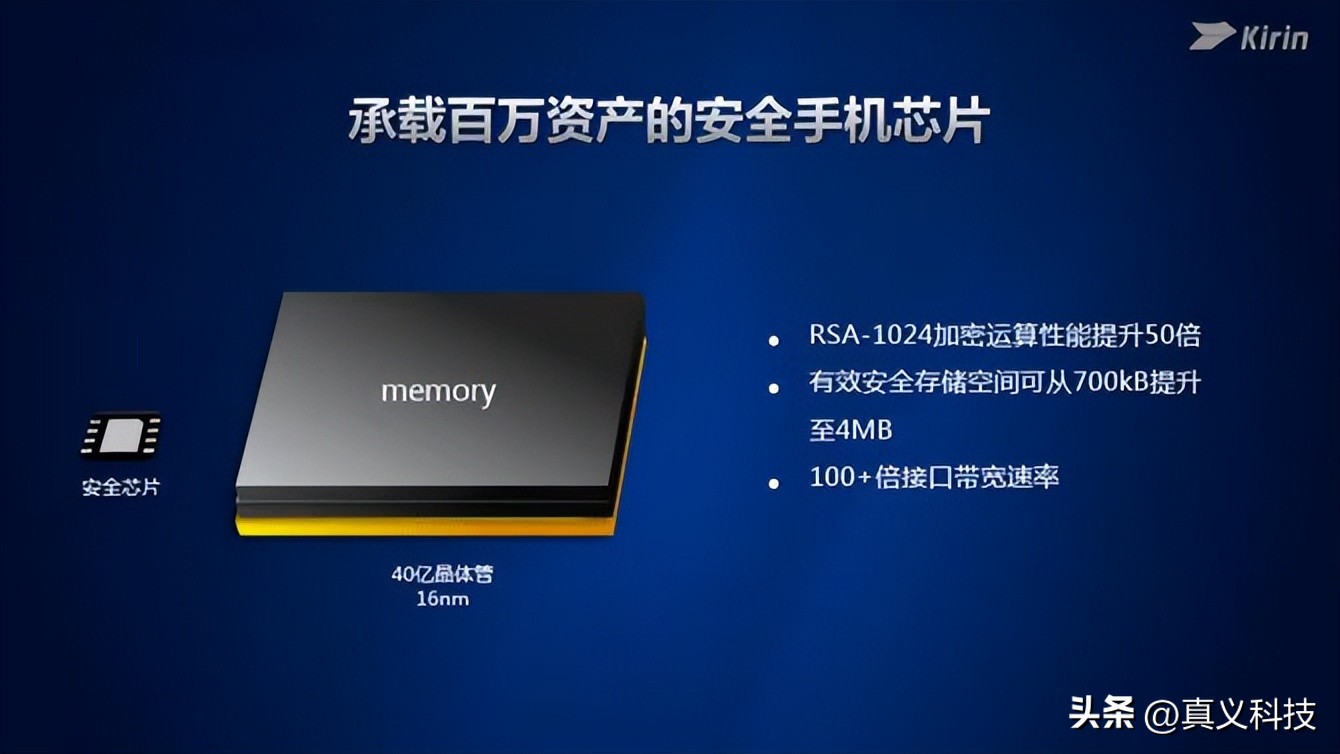

另外麒麟960还内置了inSE安全加密引擎，并率先获得银行和银联的双重芯片安全认证，从而成为了全球首款达到金融级安全的手机芯片。
这种集成的inSE安全方案，不仅能将处理器、安全芯片、内存都融合在一起使得安全芯片无法被替换，还能够结合华为的主动防御伪基站技术从根本上解决伪基站的安全风险。
而且麒麟960还支持多种主要的加解密算法，综合这一整套移动安全体系，在当时移动支付开始流行的时代背景下就显得格外重要了。
总结：
当年麒麟960推出的时候，虽然宣发围绕的都是全面补齐麒麟950的GPU性能孱弱和通信规格一般等缺点，但麒麟960的制程工艺和CPU、GPU能效等细节问题却直接被官方绕过了。
若将其与2017年商用的高通一代神U相比较，就会发现骁龙835仅用了麒麟960的GPU峰值功耗之不到一半，便达成了性能领先26%的碾压成就！同时CPU部分的能效也是大幅领先。
刚好骁龙835的CPU大核就是基于A73架构的魔改之作，所以其所采用的三星10nm工艺相较于台积电16nm FFC的领先优势，由此可见一斑！GPU的碾压则是得益于Adreno之强势。
最终，麒麟950优秀表现所激发的过高用户预期，却被麒麟960开倒车的制程工艺所累而彻底落空，再加上同期骁龙835表现太过优秀所呈现的对比差，便造就了“火麒麟”这一恶名。
